x-ray檢測設備在PCB到PCBA中的重要作用
發布時間:2020-09-17 09:00:00

X-ray在PCB和PCBA上面有著重要的應用。小編先帶大家了解一下什么是PCB ,什么又是PCBA。

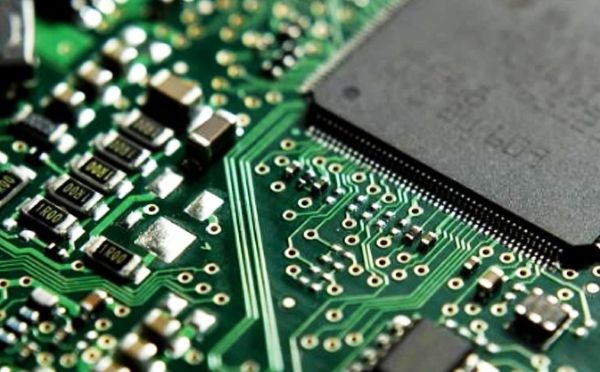

PCB是印刷電路板,也稱為“印刷”電路板。 PCB是電子工業中的重要電子組件,是電子組件的支撐件,也是電子組件電連接的載體。 PCB在電子產品的制造中已被廣泛使用,這就是為什么它可以被廣泛使用的原因。



PCBA經歷了PCB空白板SMT加載和DIP插件的整個過程。注意:SMT和DIP都是將零件集成到PCB上的兩種方法。主要區別在于SMT不需要在PCB上鉆孔。在DIP中,需要將零件的PIN引腳插入鉆孔中。



SMT表面貼裝技術主要使用貼片機將一些微小的零件安裝到PCB上。生產過程為:PCB板定位,印刷錫膏,貼片機安裝,回流焊爐和成品檢查。 DIP代表“插件”,即在PCB板上插入零件。當某些零件尺寸較大且不適合放置技術時,這是通過插件形式的零件集成。主要生產工藝是:膠粘劑,插件,檢查,波峰焊,印刷和成品檢查。



在這一系列的過程中,任何一個零件的焊接不到位或者確實,都會造成PCBA的不合格。



我們常說的PCBA偽焊接也稱為冷焊。表面似乎已被焊接,但是未連接實際的內部組件,或者可能通過或未通過的中間不穩定狀態會影響電路特性,并可能導致PCB板質量不合格?;驁?bào)廢。因此,必須注意PCBA的偽焊接現象。



X射線無損檢測,X射線是一種常用的無損檢測方法。



什么是X射線?

X射線使用陰極射線管產生高能電子,使其與金屬靶碰撞。在碰撞過程中,由于電子的突然減速,失去的動能將以X射線的形式釋放。至于在外觀上不能觀察到樣品的位置,可以使用X射線穿透不同密度的材料后產生的對比效果來形成圖像,該圖像可以顯示待測對象的內部結構,并且可以當測試對象被破壞時,觀察測試對象內部的問題區域。

 日聯科技x-ray檢測設備

X射線能做什么?

高精度X射線是無損檢測的重要方法,是故障分析的常用方法,主要應用領域?yàn)椋?/span>

1.觀察電子組件,例如DIP,SOP,QFP,QFN,BGA,F(xiàn)lipchip和其他不同封裝的半導體,電阻器,電容器和小型PCB印刷電路板

2.觀察芯片內部的芯片尺寸,數量,堆疊的管芯和接線

3.觀察包裝缺陷,例如芯片破裂,分配不均,斷線,引線鍵合,內部氣泡和其他焊接缺陷,以及焊接缺陷,例如焊球冷焊和虛擬焊接



X射線的優勢?

1.不損壞樣品

2.操作方便,效率高

3.分析結果可以保持直觀的圖片,方便觀察和分析,制作報告和撰寫文件。



了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線:400-880-1456 或訪問日聯科技官網:greengardenwood.com
